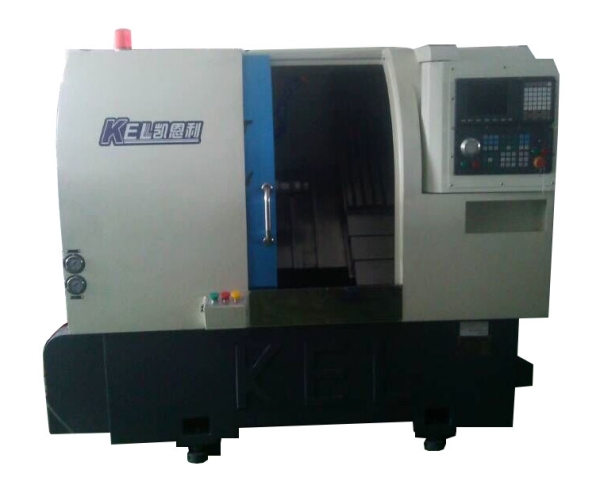

一、CK6146A ∠45 斜床身排刀式數控車床（X軸行程700mm、Z軸行180mm）數控車床參數表

CK6146A 排刀機(∠45斜床身排刀機/X軸行程700mm、Z軸行程180mm）基本技術參數表
項目	項目名稱	參數與規格	單位	項目	項目名稱	參數與規格	單位
主軸	主軸鼻端（筒夾座）	A2 — 5 ASA		機械精度	X軸設定單位	0.001	mm
	主軸中心高度到地面	1075	mm		Z軸設定單位	0.001	mm
	主軸中心高度到前面距離	450	mm		X軸重復定位精度	0.003	mm
	主軸中心高度	100	mm		Z軸重復定位精度	0.003	mm
	單元主軸外徑	φ170	mm
	主軸通孔直徑	φ56	mm		表面粗糙度	0.4～1.6	々
	主軸拉桿直徑(可過棒料)	φ46	mm		內存程序容量		KB
加工范圍	床身上回轉直徑（旋徑）	Φ350	mm		圓度	≤0.003	mm
	刀架上床身上回轉直徑（旋徑）	Φ170	mm		錐度	≤0.005/100	mm
	加工零件直徑(盤類/軸類)	Φ310/Φ100	mm	刀具	標準方刀尺寸	20X20	mm
	加工長度	170	㎜		鏜刀桿直徑	￠20	mm
	棒料通孔直徑	Φ45	mm		可裝刀座數量	8	PCS
	自動送料直徑	￠40×2500	mm		刀座中心高度	86	mm
床身	床身傾角		45°	液壓尾座	液壓尾座		無
床身	床身機座	鑄件床身	PCS	液壓站	工位/功率（看產品選型）		位/KW
（電機）電控系統	主軸馬達功率	4.4 /5.5 (可選配)	kw	容量	水箱容量	95	L
	變頻器	5.5	kw		液壓油容量	60	L
	主軸轉速	45-4500	rpm		潤滑油容量	2	L
	主軸轉數級數	無級	級	總功率	總功率	8.8-10	kw
	主軸馬達輸出扭力	36	N－m	外型尺寸	長×寬×高	2160×1380×1850	mm
	X軸進給伺服馬達功率（看產品選型）	0.85~1.3~1.5	kw		重量	2850-2900	kg
	X軸進給伺服馬達功率（看產品選型）	0.85~1.3~1.5	kw		占地面積	3	㎡
	X軸進給伺服馬達扭力（看產品選型）	4.4-6.0	N-m
	X軸進給伺服馬達扭力（看產品選型）	4.4-6.0	N-m
移動范圍	X軸行程	700	mm
	Z軸行程	180	mm
	X軸快移速度（看產品選型）	20-25-30	m/min
	Z軸快移速度（看產品選型）	20-25-30	m/min
機床隨機配件表
項目序號	項目名稱	參數與規格	單位	項目	項目名稱	參數與規格	單位
1、	嗦咀	個	1
2、	夾頭	個	1
3、	拉桿	條	1
4、	系統說明書	份	1
5、	工具箱	套	1
6、	方刀座	個	2
7、	鏜孔刀座	個	2
8、	腳踏開關	個	1

二、CK6146A ∠45 斜床身排刀式數控車床（X軸行程700mm、Z軸行180mm）數控車床材料表

CK6146∠45斜床身高配置表（46標準排刀機）
機械部分
序號	名稱	型號	材質	產地	數量	備注
1	床身	HT250	鑄件		1臺
2	大拖板	HT250	鑄件		1塊
3	小拖板	HT250	鑄件		1塊
4	主軸箱	HT250	鑄件		1只
5	主軸普森	PC170套筒式（采用NSKP4軸承）		臺灣	1條	可選項
6	主軸轉速	5000轉/分
7	主軸通孔	φ46
8	絲桿	R32-10K3-558-736		臺灣上銀	1條
8	絲桿	R32-10K3-558-736		臺灣上銀	1條
9	絲桿軸承	25TAC62		德國FAG	6只
10	線軌	HGH30CA760（Z軸最大行程：230mm)		臺灣上銀	2條
10	線軌	HGH25CA700(X軸最大行程：700mm)		臺灣上銀	2條
11	回轉缸	輇鑫、佳賀		臺灣	1臺	可選項
12	防護罩				1套
13	機架	鑄鉄加 3500元			1套
14	大罩				1套
電器部分
序號	名稱	型號	材質	產地	數量	備注
1	系統	新代6T-A		臺灣	1臺	可選項
2	驅動器	安川		日本	2臺	可選項
3	伺服電機	安川		日本	2臺	可選項
5	伺服主軸	埃母克5.5KW		大陸	1臺	可選項
6	液壓泵電機	群力0.75KW		臺資	1臺
7	電動潤滑泵	BE2232		中日合資	1臺
8	液壓變量泵	益圣VP-20		臺灣原裝進口	1臺
9	腳踏開關				1個
附加配件
序號	名稱	型號	材質	產地	數量	備注
1	單刀架（長）				1個
2	單刀架（短）				1個
3	雙刀架（短）				1個
4	雙刀架（長）				1個
5	鉆孔刀架（中心鉆）				2個
6	鉆夾頭（延長桿）				1套
7	縮套(軸頭）				1個
8	嗦咀				1個
9	拉桿				1條
10	系統說明書				1本
11	工具箱	附帶:六角匙9條.呆板：8-19：5把			1個

三、CK6146A ∠45 斜床身排刀式數控車床（X軸行程700mm、Z軸行180mm）數控車床 機床結構特點

機床結構特點 Construction and feature of machine tool

■ 適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。

■ 高精度、高剛性、重負荷主軸。

主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承

主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。

■ 剛性好，操作、排屑方便。

高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。

大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。
