CKX6152C—C∠45斜床身 (排刀型帶端銑側銑動力頭）車銑復合數控車床—高配置
一、 CKX6152C—C∠45斜床身 (排刀型帶端銑側銑動力頭）車銑復合數控車床—高配置 參數表
|
CKX6152C—C (帶端銑側銑車銑復合機）∠45斜床身高配置表 |
|||
|
一、 |
主要技術參數 |
||
|
序號 |
項目名稱 |
單位 |
項目參數表 |
|
※※ |
移動范圍 |
|
|
|
1、 |
最大行程（X/Z） |
㎜ |
850/280 |
|
2、 |
最小設定單位（X/Z） |
㎜ |
0.001 |
|
3、 |
速度移動（X/Z） |
m/min |
22/22（30/30可選） |
|
※※ |
加工范圍 |
|
|
|
４、 |
床身上最大回轉直徑 |
㎜ |
Φ400 |
|
５、 |
最大加工直徑 盤件/軸件 |
㎜ |
Φ350/φ100 |
|
６、 |
最大加工外圓長度 |
㎜ |
230 |
|
７、 |
最大棒料直徑 |
㎜ |
Φ51 |
|
※※ |
主軸 |
|
|
|
８、 |
主軸端部形式 |
|
A2-6 |
|
９、 |
主軸轉數級數 |
級 |
無 |
|
１０、 |
主軸中心高 |
mm |
50 |
|
１１、 |
主軸轉數范圍 |
r.p.m |
45-4500（設計時：理論6000-8000） |
|
１２、 |
主軸通孔直徑 |
㎜ |
Φ66 |
|
※※ |
電機 |
|
|
|
1３、 |
主電機功率 |
kw |
4.4/5.5(可選） |
|
14、 |
進給電機 |
kw |
1.3/1.5(可選） |
|
※※ |
刀具 |
|
|
|
15、 |
外圓方刀尺寸 |
㎜ |
20×20 |
|
16、 |
內孔鏜刀尺寸 |
㎜ |
φ20 |
|
17、 |
換刀方式 |
|
隨意換刀 |
|
18、 |
換刀時間 |
S |
0.2 |
|
19、 |
換刀定位精度 |
|
0.003 |
|
20、 |
刀架最大裝刀量 |
把 |
5把排刀+二軸動力頭 |
|
※※ |
動力頭 |
|
|
|
21、 |
動力頭電機 |
kw |
0.75 |
|
22、 |
動力頭轉速 |
|
3000 |
|
23、 |
動力頭最大夾持 |
㎜ |
ER20/φ13 |
|
24、 |
動力頭最大攻牙 |
M |
M8 |
|
※※ |
其它 |
|
|
|
25、 |
重復定位精度X/Z恒溫下 |
㎜ |
0.003 |
|
26、 |
定位精度 |
mm |
0.005 |
|
27、 |
床身結構 |
|
45度 |
|
28、 |
總裝機空量約 |
kw |
10.5 |
|
29、 |
機床凈重 |
Kg |
2950 |
|
30、 |
外形尺寸（長×寬×高） |
㎜ |
2160×1380×1850 |

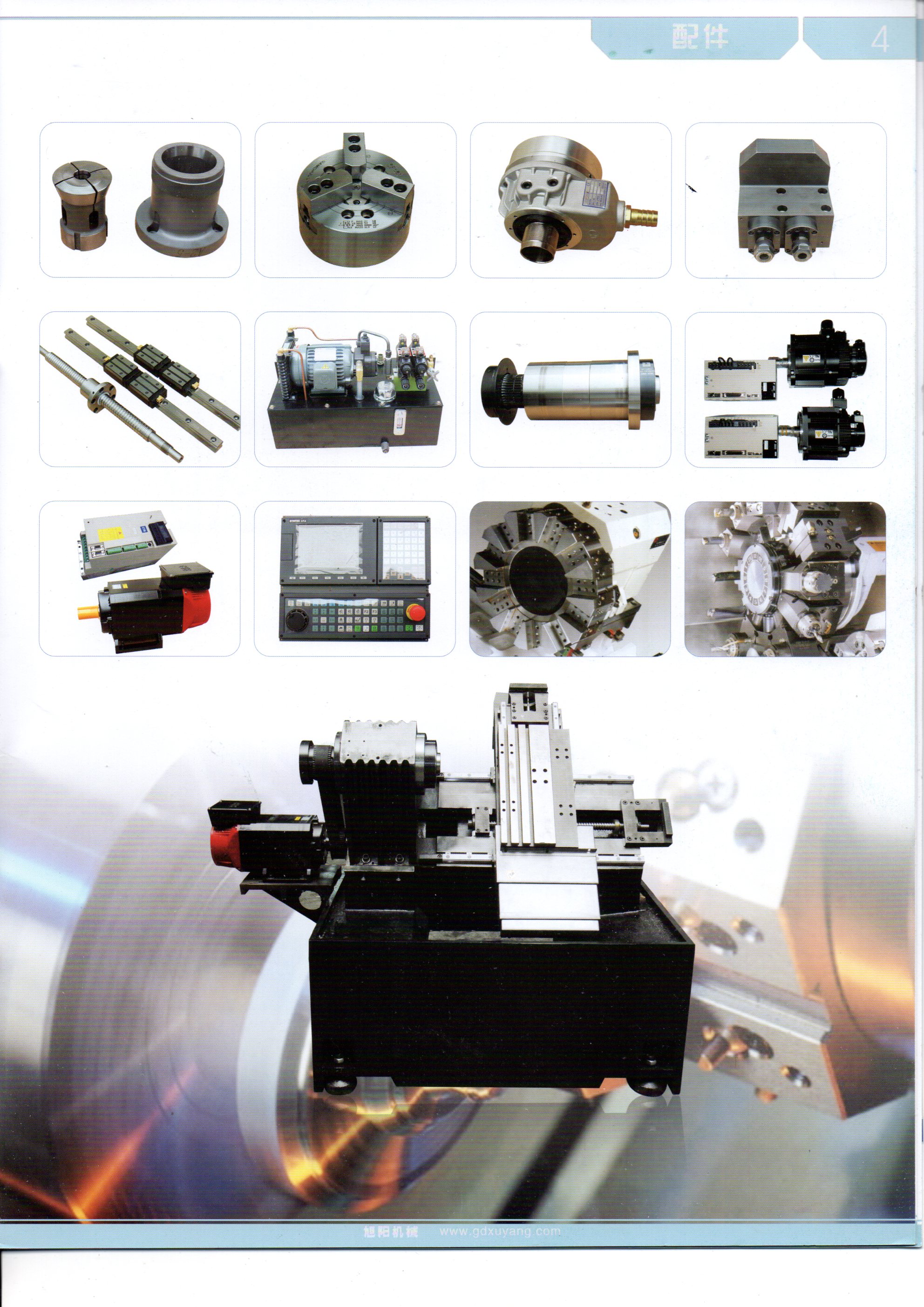

二、 CKX6152C—C∠45斜床身 (排刀型帶端銑側銑動力頭）車銑復合數控車床—高配置 主要材料清單
1、
主軸電機
中國5.5KW(日本安川4.4KW)伺服電機
2、
主軸軸承
日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）
3、
數控系統
北京KND、臺灣寶元、新代(注:可選日本三菱或發那科)
4、
伺服系統（驅動器+電機）
日本安川1.3KW/邁信1.5KW
5、
X、Z軸滾珠絲桿
臺灣銀泰或上銀P3級重負荷滾珠絲桿（φ32）
6、
X、Z軸直線導軌

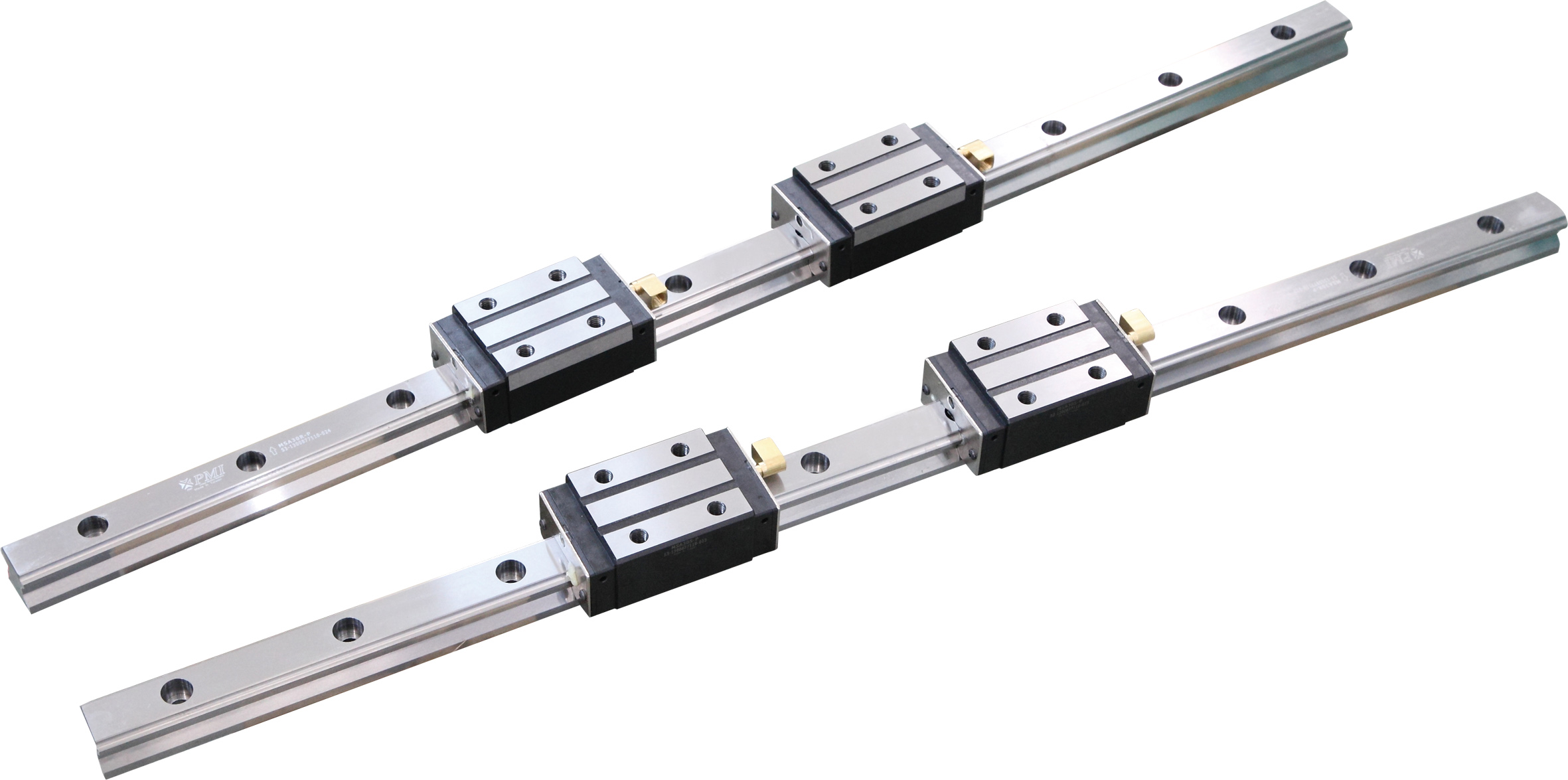

臺灣銀泰或上銀P級重負荷直線導軌
7、
X、Z軸軸承
日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）
8、
刀架形式
排刀+2位動力頭
9、
液壓回轉油缸
臺灣回轉油缸
10、
液壓站
臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統
11、
電腦潤滑系統
河谷
三、CKX6152C—C∠45斜床身 (排刀型帶端銑側銑動力頭）車銑復合數控車床—高配置 機床結構特點
■ 高精度、高剛性、重負荷主軸。

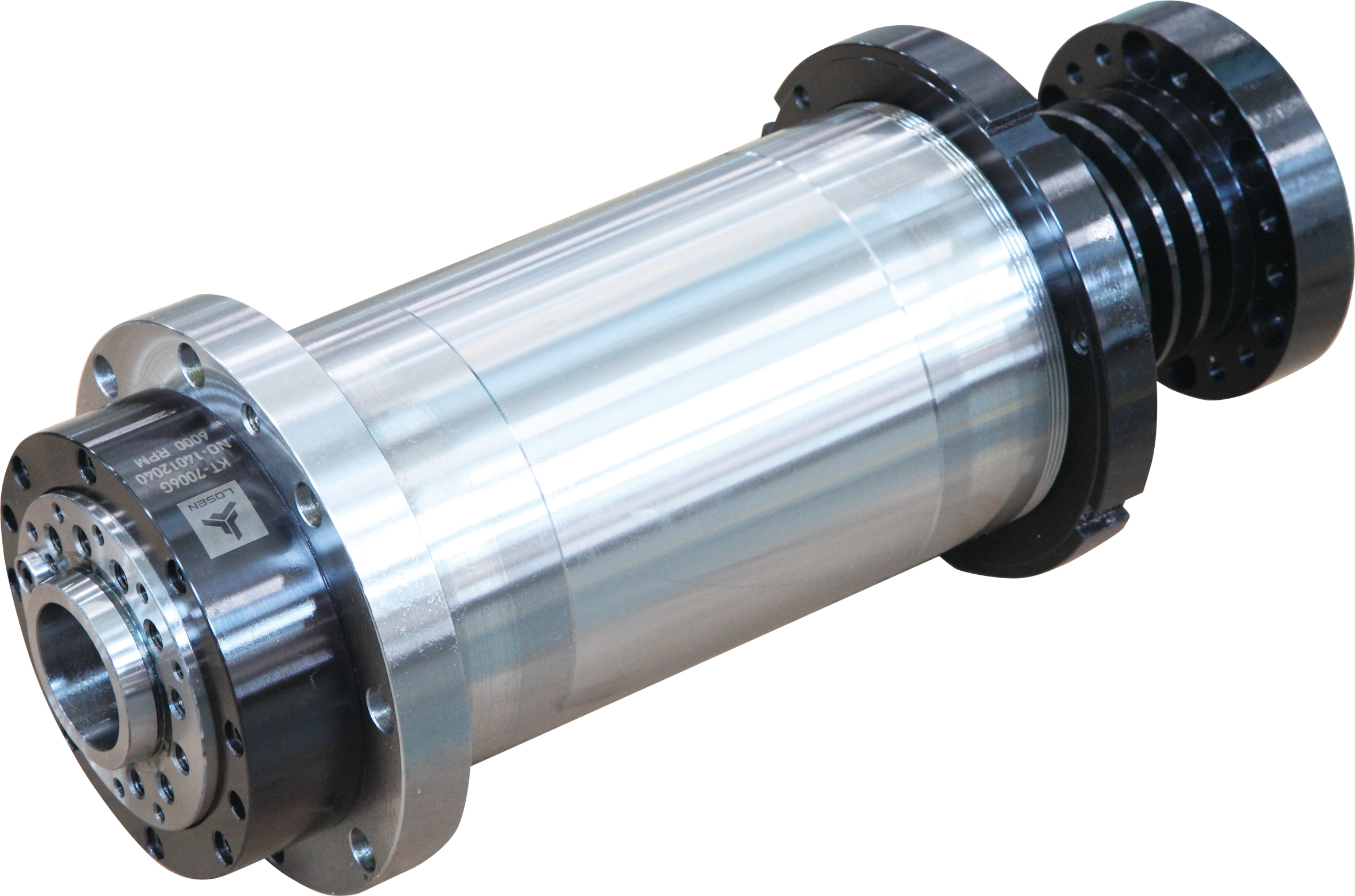

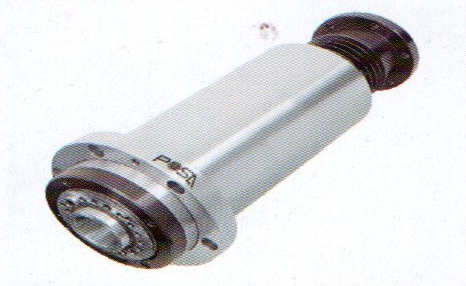

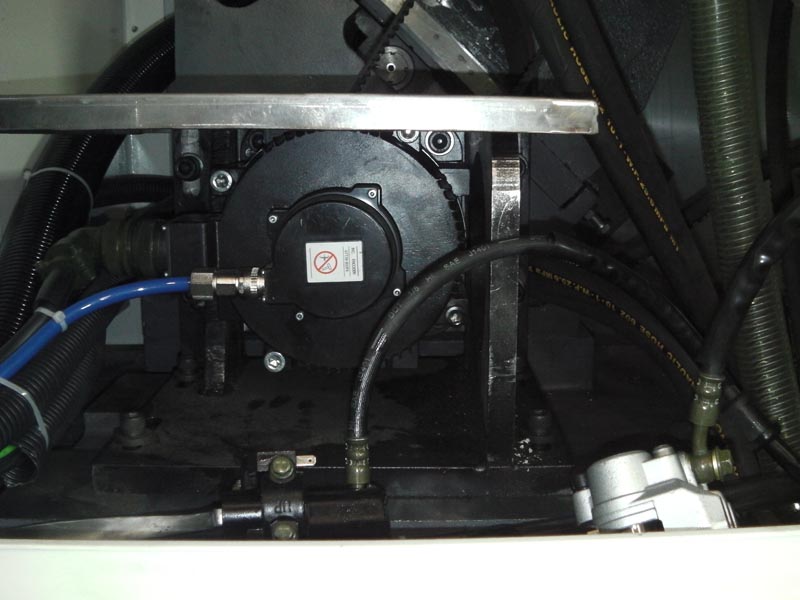

主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。

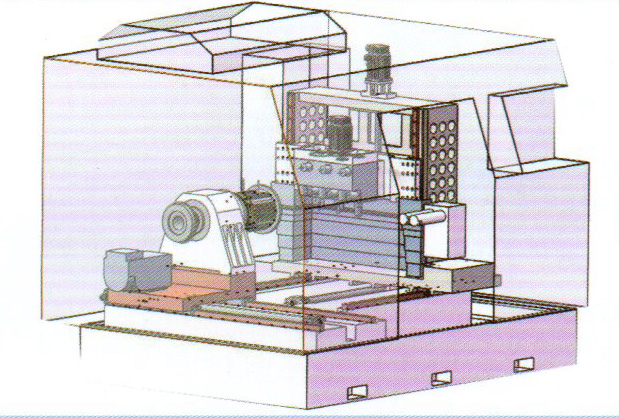

高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。

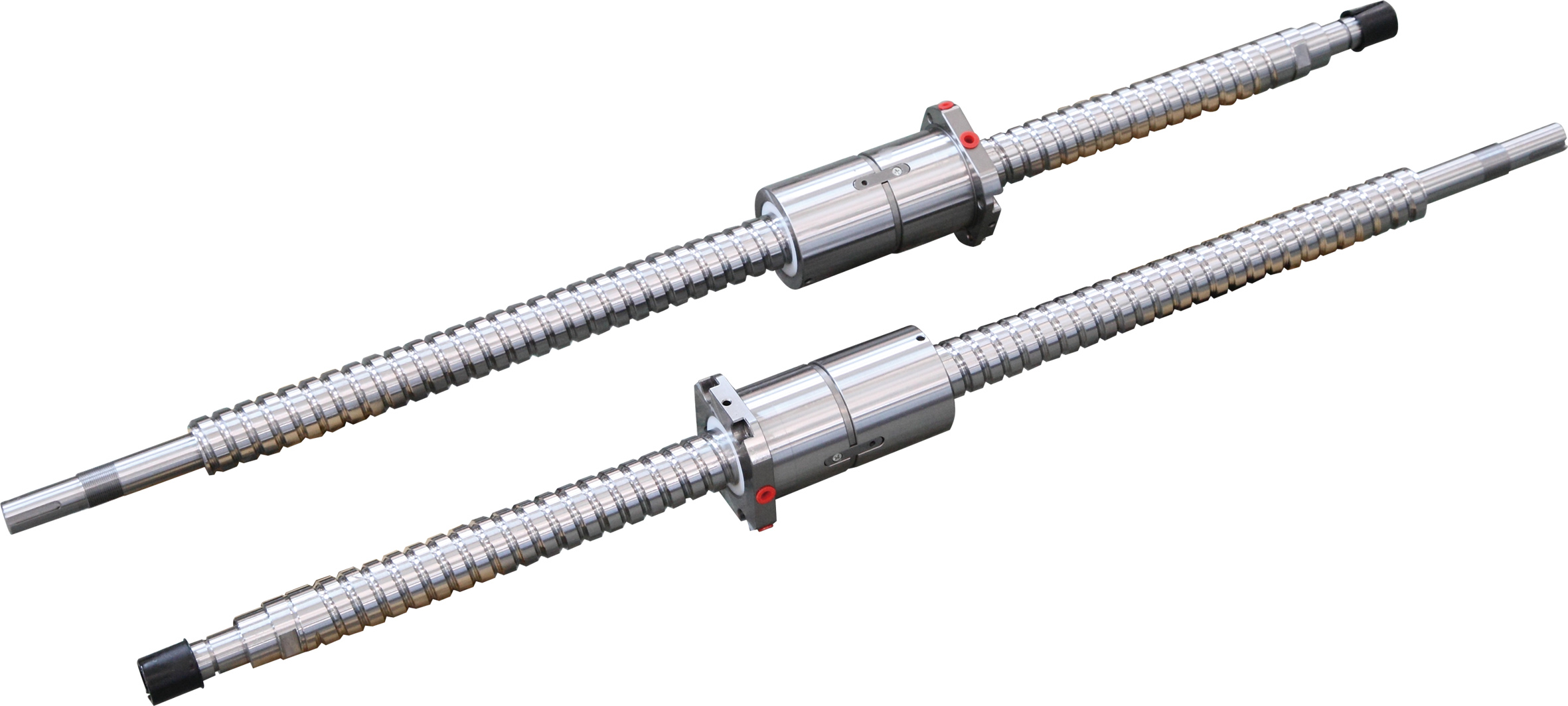

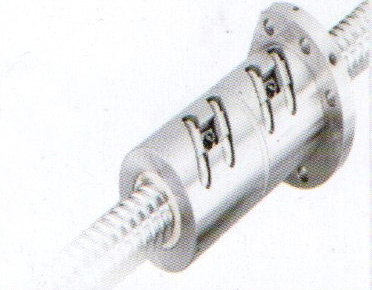

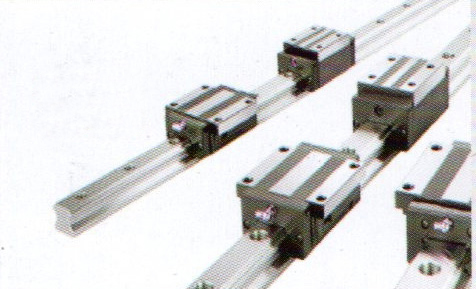

■ 高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉，剛性更高。
兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。

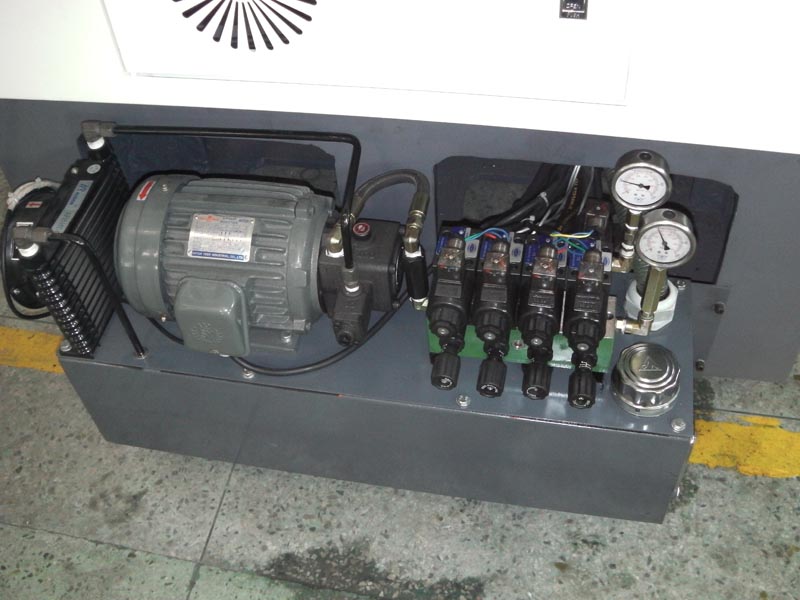

■ 液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置，噪間小、油溫低。

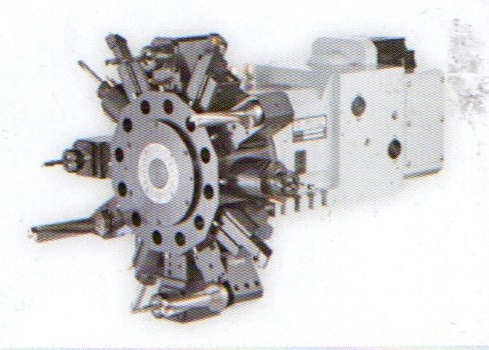

■ 采用臺灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。

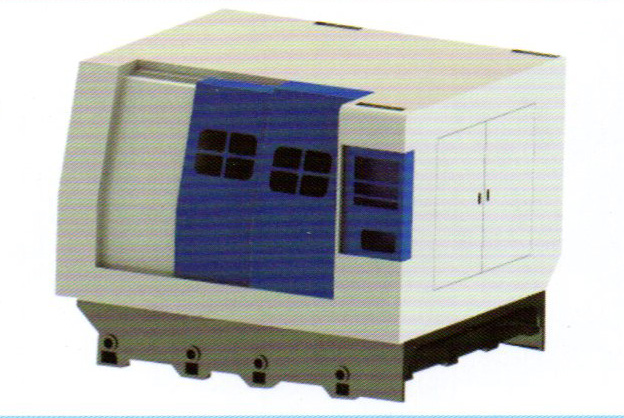

■ 采用優美的全封閉防護罩，防水性能好?；顒?dòng)門開啟輕松自如。

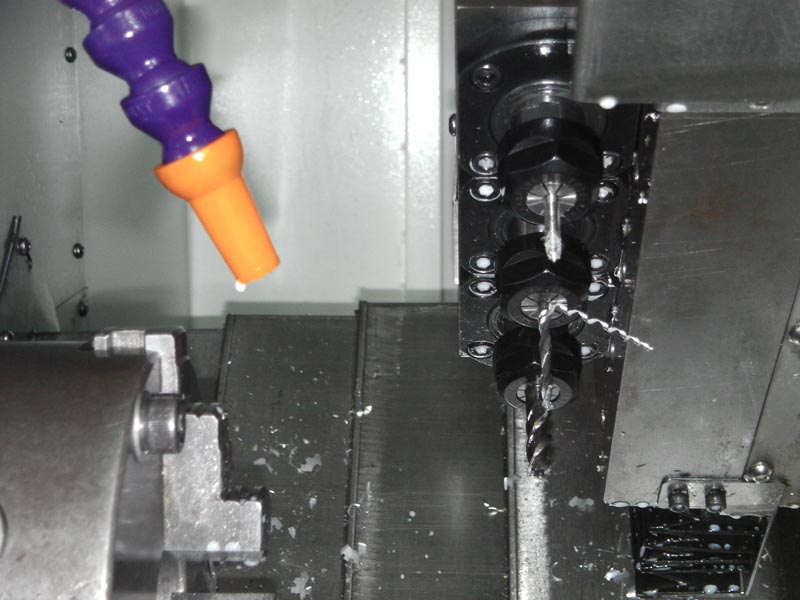

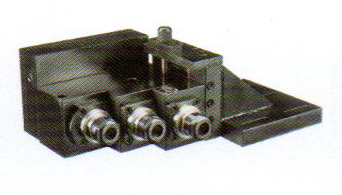

■ 控制系統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭。可實現主軸360度任意分度定位，鉆、攻、銑功能。
■ 機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境。

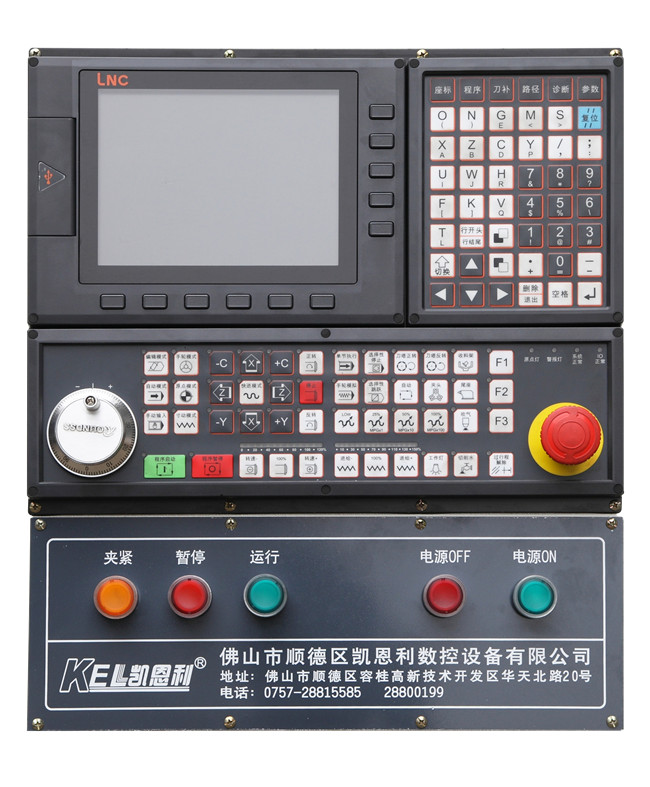

■ 操作系統：主要采用新代系統、寶元系統 為主（高端機種采用：三菱系統、法那科、西門子）

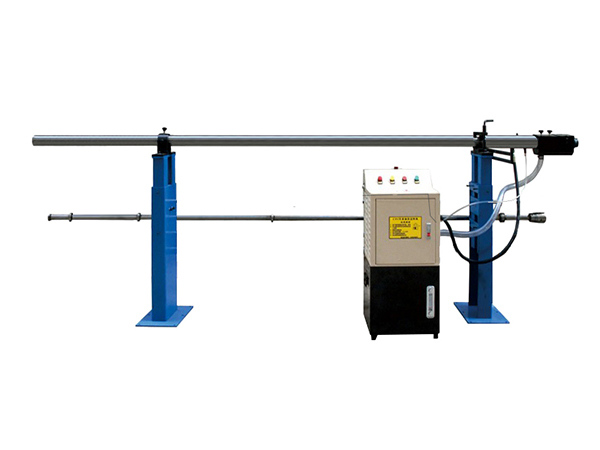

■ （選配）數控車床油浴送料機
機床結構特點 Construction and feature of machine tool
■ 適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。
■ 剛性好，操作、排屑方便。
